锗片：半导体与红外领域的关键材料
一、定义与制作
锗片是由纯锗（Ge）制成的圆形片状材料。在现代工业中，其制备过程较为复杂。首先，通常以二氧化锗为原料，通过用碳还原的方式初步得到锗。随后，再对所得锗进行进一步的冶炼提纯等一系列工艺处理，最终制成符合特定要求的锗片。
二、特性
（一）物理特性
  1. 外观与形态：呈现为粉末状时呈暗蓝色，而结晶状的锗片则是银白色的脆金属。其密度为 5.35 克 / 厘米 ³ ，这样的密度使得锗片在保持一定质量的同时，具备相对合适的体积，有利于在各种器件中的应用。熔点为 937.4℃，沸点高达 2830℃，这种较高的熔沸点保证了锗片在一些高温环境下仍能维持稳定的固态结构，不至于轻易熔化或气化。
  1. 电学性能：具有良好的半导体性质，电子迁移率较高，这意味着电子在锗片中能够相对快速地移动，从而使得基于锗片制作的半导体器件能够实现较快的信号传输和处理速度。同时，空穴迁移率也较为可观，这对于半导体器件中电流的传导和控制有着重要意义。此外，锗片还具有一定的电阻率，并且可以通过特定的工艺控制，使其电阻率满足不同应用场景的需求，如在某些半导体器件中，需要锗片具有较低的电阻率以降低电阻损耗，而在另一些情况下，则需要适当调整电阻率来实现特定的电学功能。
  1. 光学性能：高纯锗单晶具有高的折射系数，对红外线表现出良好的透明性，却不透过可见光和紫外线。这种独特的光学特性使得锗片在红外光学领域具有不可替代的作用。例如，在红外光学系统中，锗片可以作为专门透过红外光的棱镜或透镜，将红外光线进行折射、聚焦等操作，从而实现对红外信号的探测、成像等功能。
  1. 热学性能：热导率较高，这使得锗片在工作过程中能够较为有效地传导热量，及时将产生的热量散发出去，避免因热量积聚而导致器件性能下降甚至损坏。同时，锗片能够在室温至较高温度的范围内稳定工作，其热稳定性保证了在不同的环境温度条件下，基于锗片的器件都能可靠地运行。
（二）化学特性
  1. 稳定性：化学性质稳定，在常温下，不会与空气或水蒸气发生化学反应，这使得锗片在一般的大气环境中能够长时间保存而不被氧化或腐蚀。然而，当温度升高到 600 - 700℃时，情况发生变化，锗片会很快与空气中的氧气反应生成二氧化锗。
  1. 酸碱性：在常见的酸中，盐酸、稀硫酸与锗片不起作用。而浓硫酸在加热时，能够缓慢地溶解锗片；在硝酸、王水等强氧化性酸中，锗片则容易溶解。对于碱溶液，普通的碱溶液与锗片的作用很弱，但当碱处于熔融状态且在空气中时，能使锗片迅速溶解。此外，锗与碳不起作用，这一特性使得在使用石墨坩埚对锗进行熔化等操作时，锗片不会被碳所污染，保证了锗片的纯度和性能。
三、应用领域
（一）半导体领域
  1. 晶体管制造：高纯度的锗是制造半导体器件的关键材料。掺有微量特定杂质的锗单晶，可用于制作各种晶体管。在早期的电子技术发展中，锗晶体管发挥了重要作用，虽然随着技术的进步，硅晶体管在许多领域逐渐占据主导地位，但锗晶体管在一些特定的应用场景中，如对低噪声、高频性能有特殊要求的电路中，仍然具有独特的优势。
  1. 整流器制作：锗片也广泛应用于整流器的制作。整流器的作用是将交流电转换为直流电，锗片凭借其良好的半导体特性，能够有效地实现电流的单向导通，从而完成整流功能。与其他材料制作的整流器相比，基于锗片的整流器在某些情况下具有更好的性能表现，例如在一些对电压降要求较低的电路中，锗整流器能够以较小的能量损耗实现高效的整流。
  1. 其他半导体器件：除了晶体管和整流器，锗片还用于制造其他多种半导体器件，如一些特殊的二极管、集成电路中的部分元件等。在这些器件中，锗片的半导体性质被充分利用，以实现信号放大、转换、处理等各种功能，为现代电子设备的小型化、高性能化提供了有力支持。
（二）光电子学领域
  1. 红外光学系统：由于锗片对红外线具有良好的透过性和独特的光学折射性能，在红外光学系统中得到了广泛应用。例如，在红外热成像仪中，锗片制成的镜头或窗口能够有效地收集和传输红外线，将物体发出的红外辐射聚焦到探测器上，从而实现对物体的热成像，广泛应用于安防监控、工业检测、医疗诊断、军事侦察等多个领域。在工业检测中，可以通过红外热成像技术检测设备的发热情况，提前发现潜在的故障隐患；在医疗诊断中，红外热成像可以辅助医生检测人体的体温分布，帮助诊断某些疾病。
  1. 红外探测器：锗片是制作红外探测器的重要材料之一。红外探测器能够将接收到的红外线信号转换为电信号，从而实现对红外辐射的探测和测量。基于锗片的红外探测器具有较高的灵敏度和响应速度，能够快速准确地检测到微弱的红外信号。在天文学领域，用于探测天体发出的红外辐射，帮助天文学家研究天体的物理性质和演化过程；在环境监测中，可用于监测大气中的红外气体浓度，对环境污染情况进行评估。
（三）光通讯和光测量领域
  1. 光电二极管：在光通讯系统中，光电二极管是实现光信号与电信号相互转换的关键器件。锗片制作的光电二极管具有较高的光电转换效率，能够快速准确地将光信号转换为电信号，或者将电信号转换为光信号，从而保证光通讯系统中信号的高效传输和处理。在光纤通信中，光电二极管用于接收光纤中传输的光信号，并将其转换为电信号进行后续的放大、处理和传输；在光发射模块中，它又可以将电信号转换为光信号发射出去，实现信息的远距离传输。
  1. 红外探测器阵列：在光测量领域，红外探测器阵列常被用于精确测量红外辐射的强度、分布等参数。锗片制成的红外探测器阵列具有良好的一致性和稳定性，能够提供高精度的测量结果。例如，在光谱分析仪器中，红外探测器阵列可以对不同波长的红外光进行探测和分析，帮助研究人员了解物质的成分和结构；在工业生产中的质量检测环节，通过红外探测器阵列可以对产品的表面温度分布进行测量，检测产品是否存在缺陷。
（四）激光器、太阳能电池领域
  1. 激光器：在一些特定类型的激光器中，锗片作为重要的组成部分发挥着关键作用。锗片的光学和电学特性能够满足激光器对材料的特定要求，例如在某些红外激光器中，锗片可以用于制作激光谐振腔的镜片或其他光学元件，通过对激光的反射、折射等操作，实现激光的产生和输出。锗片的高折射系数和良好的光学质量有助于提高激光器的性能，使其能够输出高功率、高质量的激光束，广泛应用于材料加工、医疗美容、科研实验等领域。在材料加工中，激光可以用于切割、焊接、打孔等高精度加工操作；在医疗美容中，激光可以用于祛斑、脱毛、嫩肤等治疗。
  1. 太阳能电池：虽然硅基太阳能电池在市场上占据主导地位，但锗片在一些特殊的太阳能电池应用中也具有独特的优势。例如，在一些空间应用的太阳能电池中，锗片常被用作衬底材料。锗片的热稳定性和电学性能能够保证太阳能电池在复杂的空间环境下，如高温、辐射等条件下，仍能稳定地工作，将太阳能高效地转换为电能，为卫星、空间站等航天器提供可靠的能源供应。此外，锗片还可以与其他材料结合，形成新型的太阳能电池结构，进一步提高太阳能电池的转换效率和性能。
四、生产与质量控制
（一）生产流程
  1. 原料准备：通常选用含锗的矿石或其他锗源作为起始原料。常见的含锗矿石有锗石等，在对这些原料进行处理之前，需要对其进行精细的选矿和预处理，以提高锗的含量并去除杂质。例如，通过物理选矿方法，如重选、浮选等，将锗矿石中的有用矿物与脉石矿物分离；然后采用化学方法，如酸浸、碱浸等，进一步提取和富集锗元素，得到相对纯净的锗化合物，如二氧化锗。
  1. 锗的提取与精炼：将得到的二氧化锗通过碳还原等方法转化为金属锗。在还原过程中，需要精确控制反应条件，如温度、时间、还原剂的用量等，以确保还原反应的充分进行和锗的高纯度产出。还原得到的锗通常还含有一些杂质，需要进一步进行精炼。精炼方法包括区域熔炼、化学提纯等。区域熔炼是利用锗与杂质在不同温度下的溶解度差异，通过多次熔化和凝固过程，使杂质逐渐富集在特定区域，从而实现锗的提纯；化学提纯则是通过化学反应，将杂质转化为可分离的化合物，然后通过过滤、萃取等方法去除杂质，得到高纯度的锗。

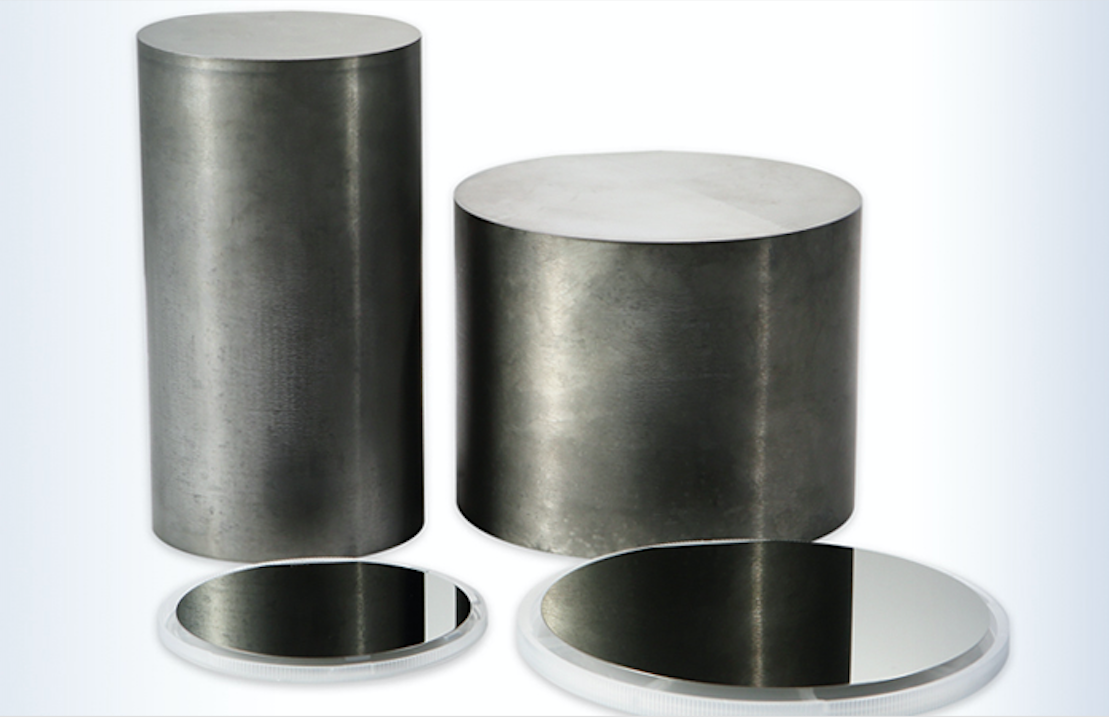

  1. 锗片制备：经过精炼的高纯度锗被加工成锗片。首先，将锗熔化后采用特定的晶体生长技术，如提拉法、区熔法等，生长出锗单晶。在晶体生长过程中，需要严格控制温度、压力、晶体生长速度等参数，以确保生长出的锗单晶具有良好的晶体结构和电学性能。然后，利用切割设备将锗单晶切割成所需厚度的薄片，再经过研磨、抛光等一系列加工工艺，使锗片的表面达到所需的光洁度和平整度要求，最终得到符合质量标准的锗片。
（二）质量控制
  1. 纯度检测：锗片的纯度是影响其性能的关键因素之一。通过先进的分析检测技术，如电感耦合等离子体质谱（ICP - MS）、原子吸收光谱（AAS）等，对锗片中的杂质含量进行精确测定。这些检测技术能够检测出锗片中微量的杂质元素，如铁、铜、铅等，确保锗片的纯度达到半导体、红外光学等应用领域的严格要求。例如，在半导体领域，通常要求锗片的纯度达到 99.999% 以上，甚至更高的纯度级别，以保证半导体器件的性能稳定和可靠性。
  1. 晶体结构分析：利用 X 射线衍射（XRD）等技术对锗片的晶体结构进行分析，检测晶体的完整性、晶向等参数。良好的晶体结构是锗片具备优良电学和光学性能的基础。通过 XRD 分析，可以确定锗片的晶体结构是否存在缺陷，如位错、层错等，以及晶体的晶向是否符合设计要求。对于一些对晶向有严格要求的应用，如制作特定类型的半导体器件或红外光学元件，精确控制晶向能够显著提高器件的性能。
  1. 表面质量检测：锗片的表面质量对其在各种应用中的性能也有着重要影响。采用光学显微镜、扫描电子显微镜（SEM）等设备对锗片的表面进行观察，检测表面是否存在划痕、颗粒、凹凸不平等缺陷。同时，通过测量表面粗糙度、光洁度等参数，评估锗片的表面质量。在红外光学应用中，锗片表面的光洁度直接影响其对红外线的透过率和反射率，如果表面存在缺陷，会导致红外线在传播过程中发生散射和吸收，降低光学系统的性能。
  1. 电学性能测试：对锗片的电学性能进行全面测试，包括电阻率、电子迁移率、空穴迁移率等参数的测量。通过四探针法等标准测试方法，准确测量锗片的电阻率，了解其导电性能；利用霍尔效应测试系统等设备，测量电子迁移率和空穴迁移率，评估锗片在半导体器件中的载流子传输能力。这些电学性能参数的准确测量和控制，对于保证半导体器件的性能一致性和可靠性至关重要。在生产过程中，通过对这些参数的实时监测和调整，可以及时发现生产过程中的问题，并采取相应的措施进行改进，确保生产出的锗片满足不同应用领域的需求。
五、安全性与储存
（一）安全性
  1. 人体健康影响：锗及其化合物在一定程度上能刺激皮肤、黏膜和眼睛。当人体接触锗片或其相关化合物时，如果防护不当，可能会引起皮肤过敏、红肿等症状；若接触到眼睛，可能会导致眼睛刺痛、流泪等不适反应。在空气中，以 Ge 计，最大容许浓度为 1mg/m³。因此，在生产、加工和使用锗片的过程中，操作人员需要严格做好防护措施，如穿戴工作服、佩戴口罩和乳胶手套等劳保用品，避免直接接触锗片及其粉尘，防止对身体造成伤害。
  1. 环境影响：虽然锗本身在自然环境中的稳定性相对较高，但在生产过程中产生的一些含锗废水、废气和废渣，如果未经妥善处理直接排放，可能会对环境造成一定的污染。例如，含锗废水可能会污染土壤和水体，影响生态系统的平衡。因此，相关企业必须严格遵守环保法规，对生产过程中产生的废弃物进行有效的处理和回收利用，以减少对环境的负面影响。
（二）储存
  1. 储存环境：锗片应贮存在阴凉、通风、干燥、清洁、无化学药品腐蚀气氛的库房内。保持储存环境的阴凉和通风，有助于防止锗片因温度过高或空气不流通而发生氧化或其他化学反应。干燥的环境可以避免锗片受潮，因为锗片在潮湿的环境中可能会吸附水分，从而影响其电学性能和表面质量。同时，库房内要保持清洁，避免灰尘等杂质附着在锗片表面，对其性能产生不良影响。此外，要确保库房内不存在能与锗发生化学反应的化学药品，防止锗片被腐蚀。
  1. 储存方式：不可将锗片与酸、碱类产品共贮混运。酸、碱具有较强的腐蚀性，与锗片接触可能会导致锗片被腐蚀，损坏其结构和性能。在运输过程中，要做好防雨淋、防震措施。雨淋可能会使锗片受潮，而震动则可能导致锗片受到机械损伤，如产生裂纹、破碎等情况。装卸时要小心轻放，防止碰撞和滚动，避免因机械外力造成锗片的损坏。为了更好地保护锗片，通常会将其放置在特制的包装盒或容器中，内部采用缓冲材料进行填充，以减少在储存和运输过程中的损伤风险。
